Albero di Natale 3D


Mancano pochi giorni a Natale e noi Makers possiamo renderci utili anche in questo periodo. Saldatore sempre acceso e in questo caso ci viene in aiuto anche una stampate 3d!
Mia moglie è contenta…e riesco anche a distogliere mia figlia dalle maratone di “Me contro Te” 🙂
Questo progettino richiede pochissimo tempo, dall’idea alla realizzazione (avendo i componenti) non si superano le 4 ore di lavoro….di cui 3 sono solo di stampa.

Iniziamo?
L’obiettivo era fare un lavoretto creativo in questi pomeriggi natalizi e naturalmente far partecipare anche i bambini…
Ho pensato di realizzare una lampada a forma di albero di natale partendo da zero…con materiale presente in laboratorio.

Tra gli “attrezzi” serve una stampante 3d, ma nel caso non la possediate….basta fare un post sui vostri social e sicuramente troverete qualche amico disposto ad aiutarvi.

Il tutto parte da un modello trovato sul noto portale per gli amanti del 3D….Thingiverse.com…cercando tra alberi vari ho trovato il modello di partenza.

L’alberello nasce con un altezza di 12cm….aumentando le proporzioni sono arrivato a 18cm…che con una velocità di stampa di 50-60mm/s e un infill dello 0% viene realizzato in circa 3 ore.

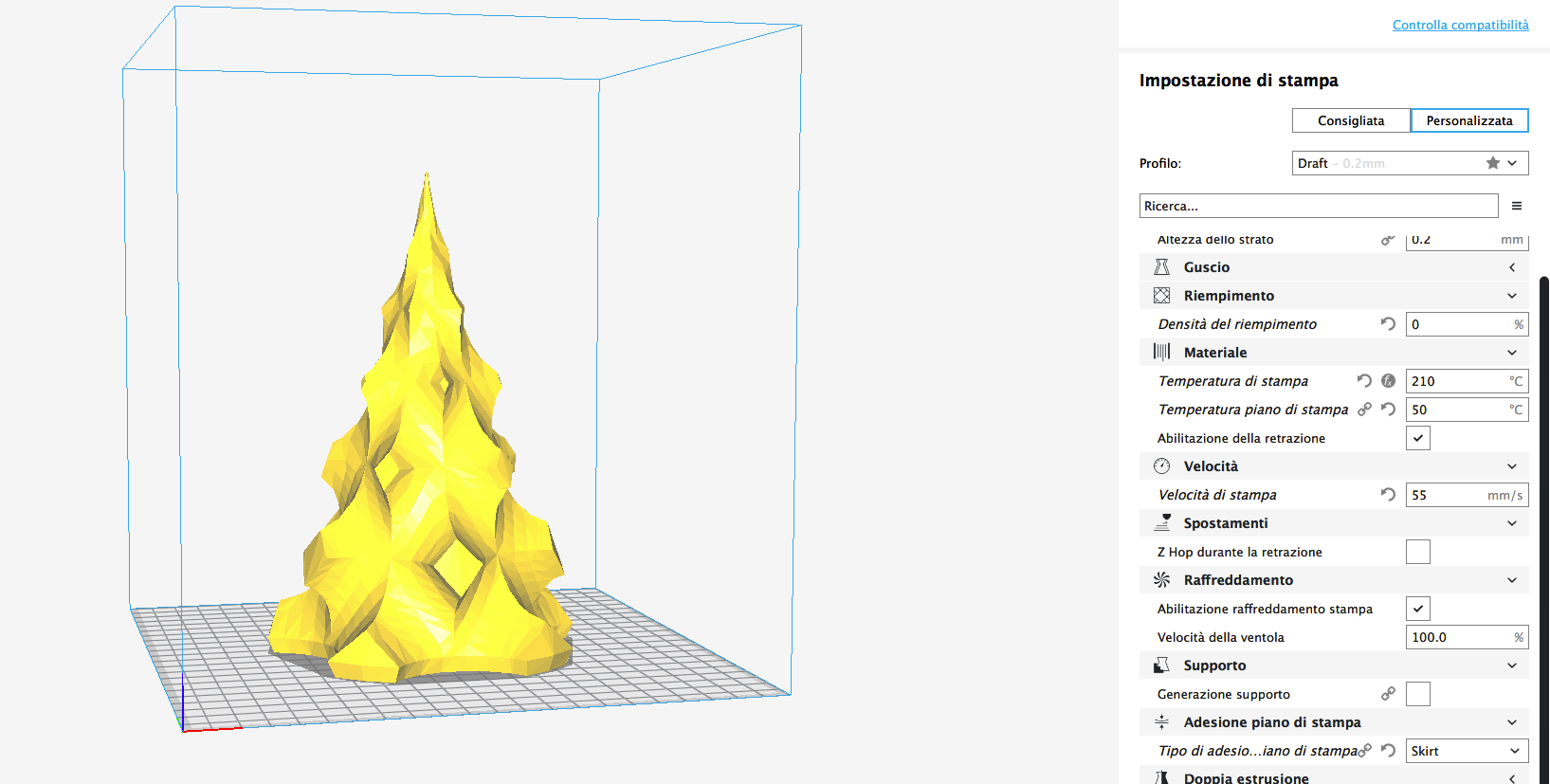

Imposto il tutto su Cura e si comincia

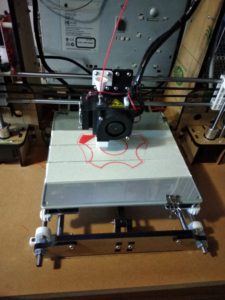

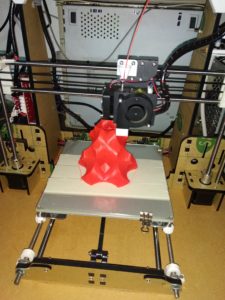

Trasferisco su SD e lascio la mia cara Anet A8 (tra i miei migliori acquisti) al lavoro



Intanto penso alla parte elettronica e faccio qualche saldatura….

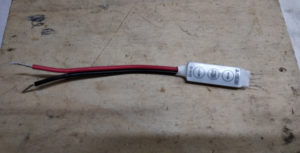

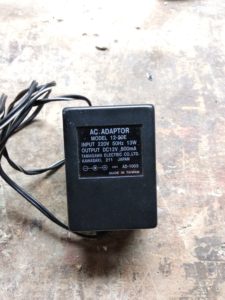

Quello che mi serve e’ un alimentatore a 12V che eroghi almeno 1 Ampere, un controller per la striscia led e naturalmente un pezzo di striscia led RGB.
Avevo già tutto in laboratorio, bastava solo adattare il tutto.

Parliamo di spesa pari allo zero, ma volendo comprare il tutto vi lascio il link per un kit completo di striscia, alimentatore e controller con telecomando.

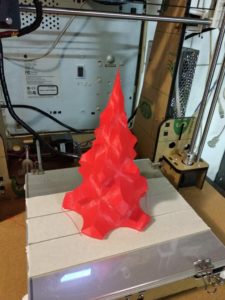

A stampa finita ecco cosa abbiamo…

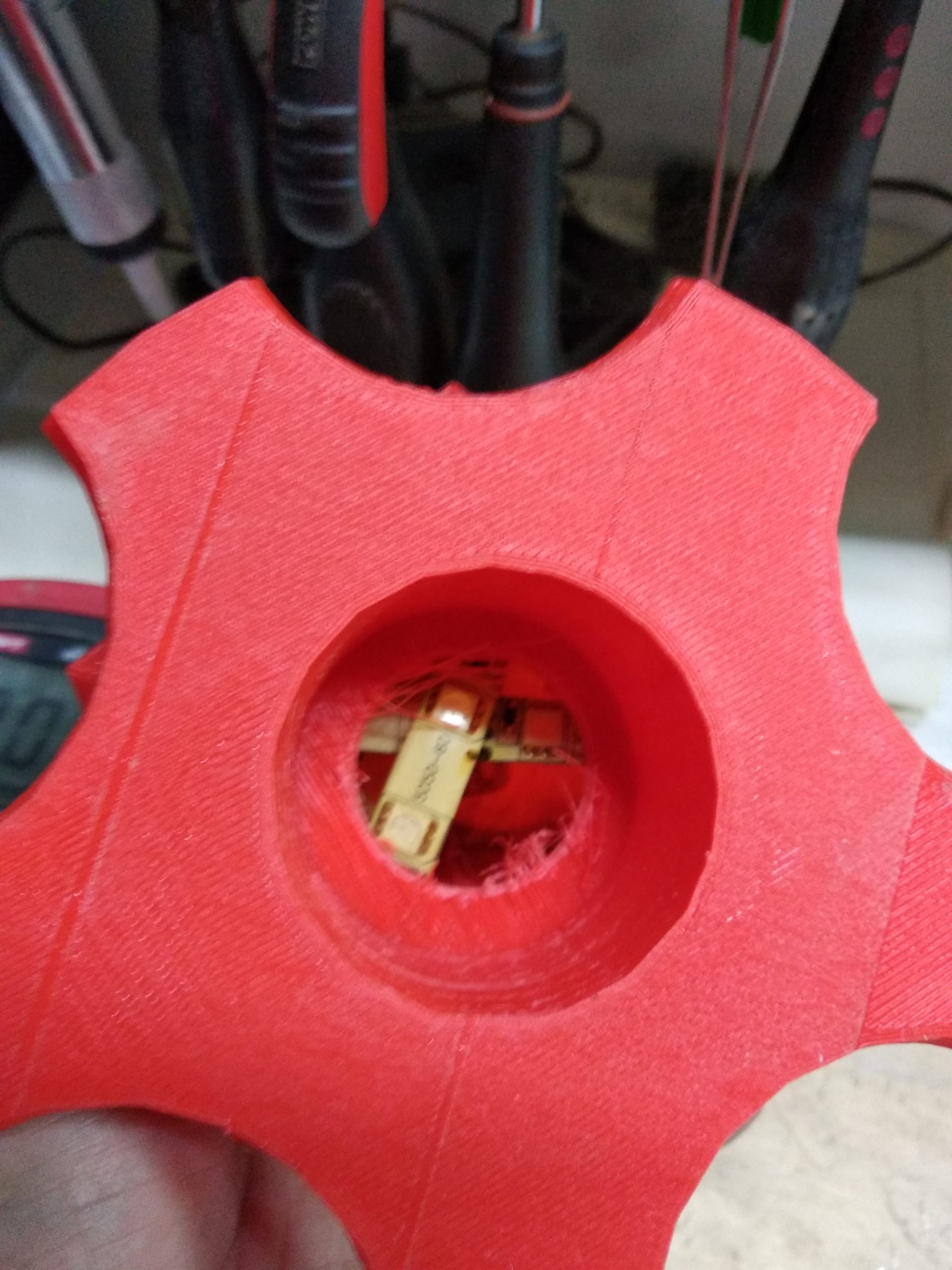

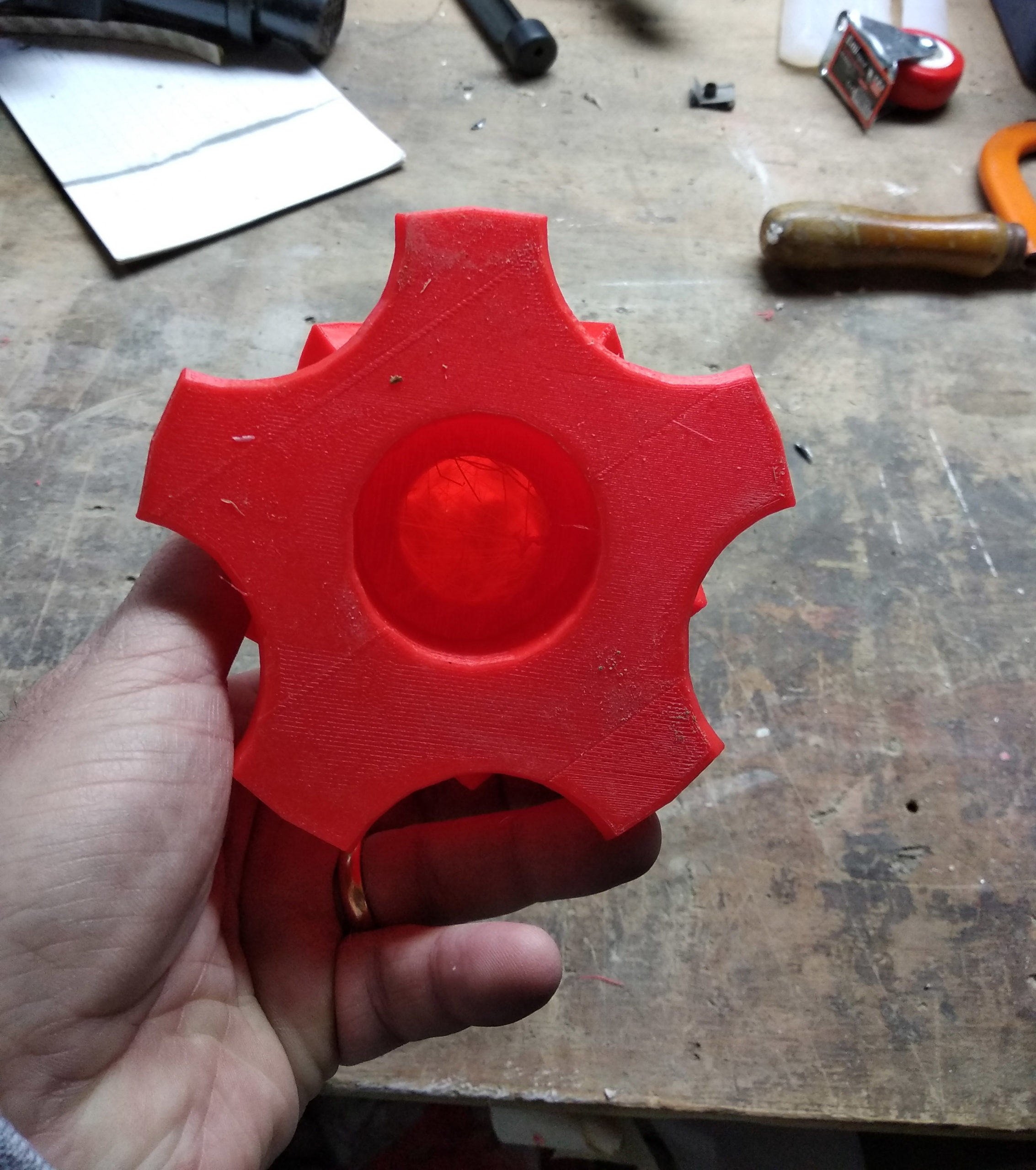

Nella parte inferiore e’ presente un buco….ma senza foro! Un’avvitatore e una tazza ci aiuteranno a praticarne uno per poter inserire la striscia led all’interno

Viste le dimensioni dell’albero, bastano pochi cm di striscia led, saldiamo una trecciola di 4 fili (positivo e 3 negativi R,G,B) e inseriamo tutto all’interno

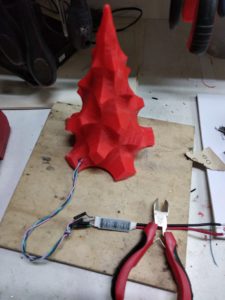

Con un alimentatore fissato a 12Volt proviamo i singoli colori e poi passiamo a collegare il tutto al controller

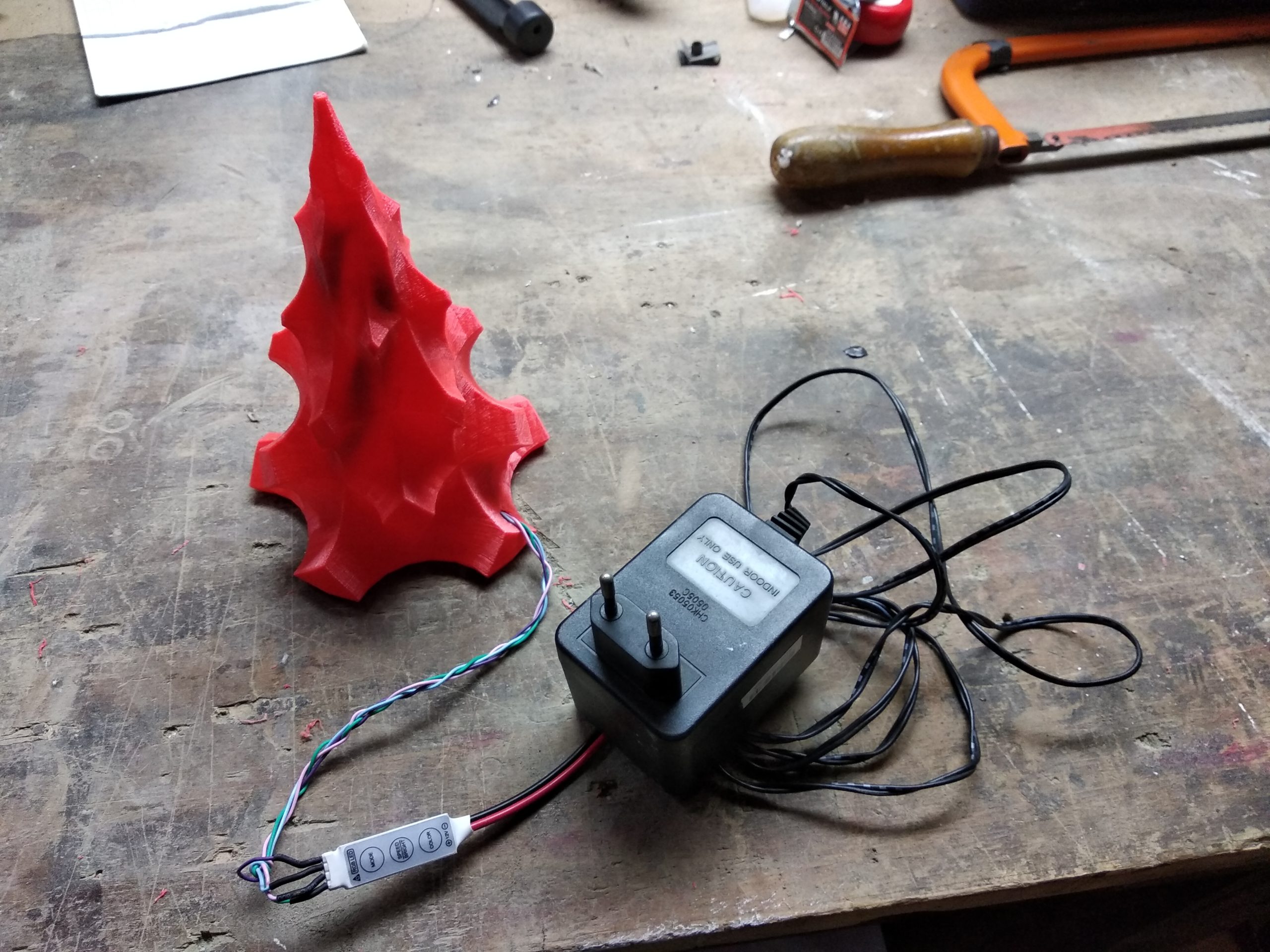

Infine colleghiamo l’alimentatore da muro e il gioco e’ fatto 🙂

….e per chi volesse vedere il funzionamento ecco il video 🙂




Alla prossima e Buon Natale!
