Restauro di un Macintosh IIsi

Nel lotto di cui parlavo in qualche restauro fa….c’erano anche 3 Macintosh IIsi. Non conoscevo queste macchine e da quello che leggo in giro…non sono proprio famosissime e non spiccano certo in prestazioni. Il loro utilizzo era spesso associato ai monitor verticali (Macintosh Portrait Display) specializzati principalmente in videoscrittura.
Ma un Mac…per quanto brutto sia…necessita cure….iniziamo!
Chiedendo qua e la mi dicono che i problemi principali, riscontrati negli anni di inutilizzo, sono :

  • Hard Disk che si incolla
  • Batteria tampone che, perdendo liquido, corrode tutto
  • Condensatori che perdono liquido

A conti fatti…i danni potrebbero superare il valore del computer.

Diamo una prima controllata

Non sembrano messi male….e la batteria non ha corroso nulla.
Da notare…sporcizia a parte…la pulizia della Apple! Nemmeno una vite….tutto ordinatissimo.

Iniziamo con la scheda madre.

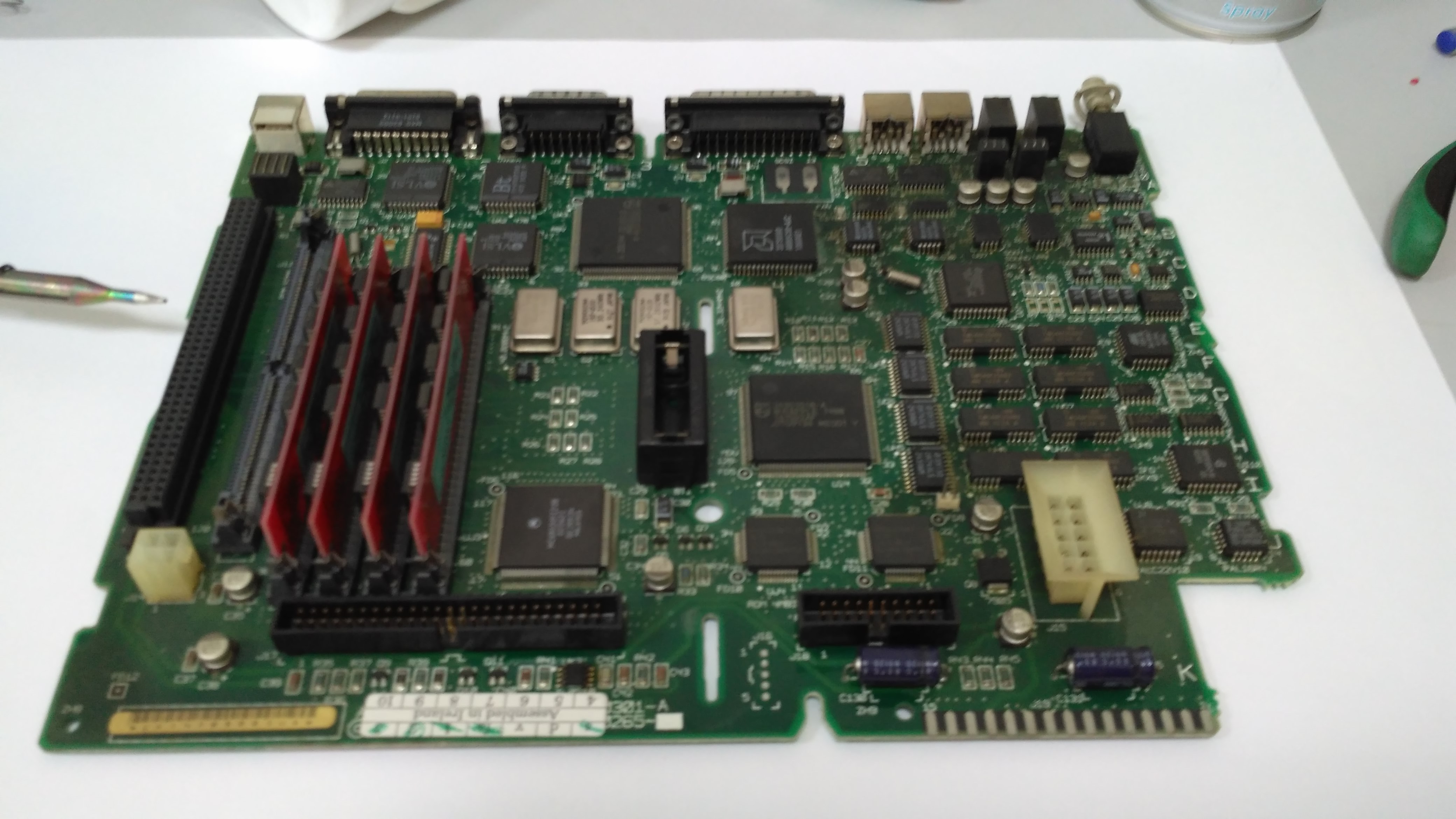

Scheda madre Macintosh IIsi

Tolti ben 13 condensatori…

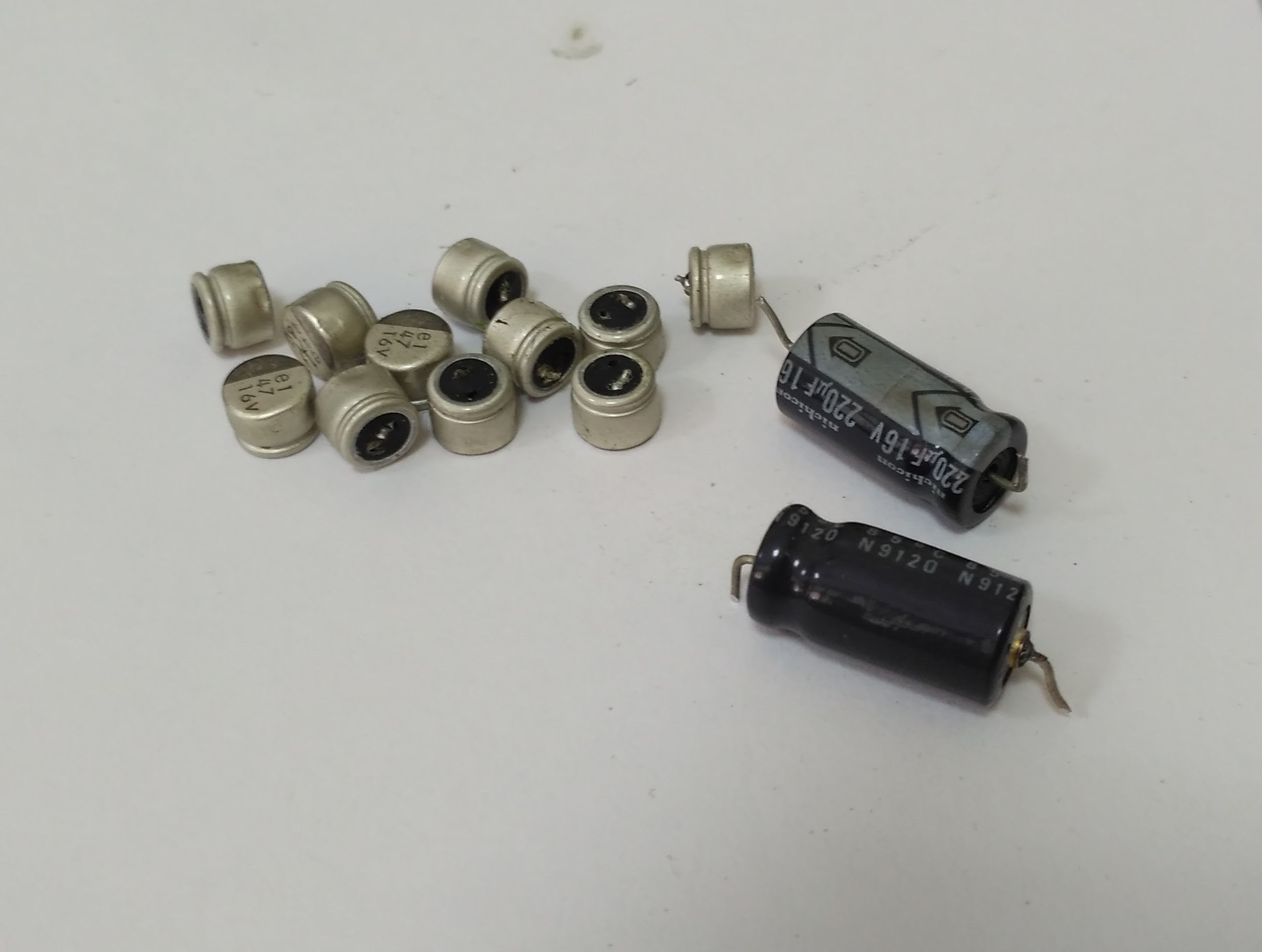

Condensatori da sostituire

Si passa alla sostituzione con normali modelli elettrolitici

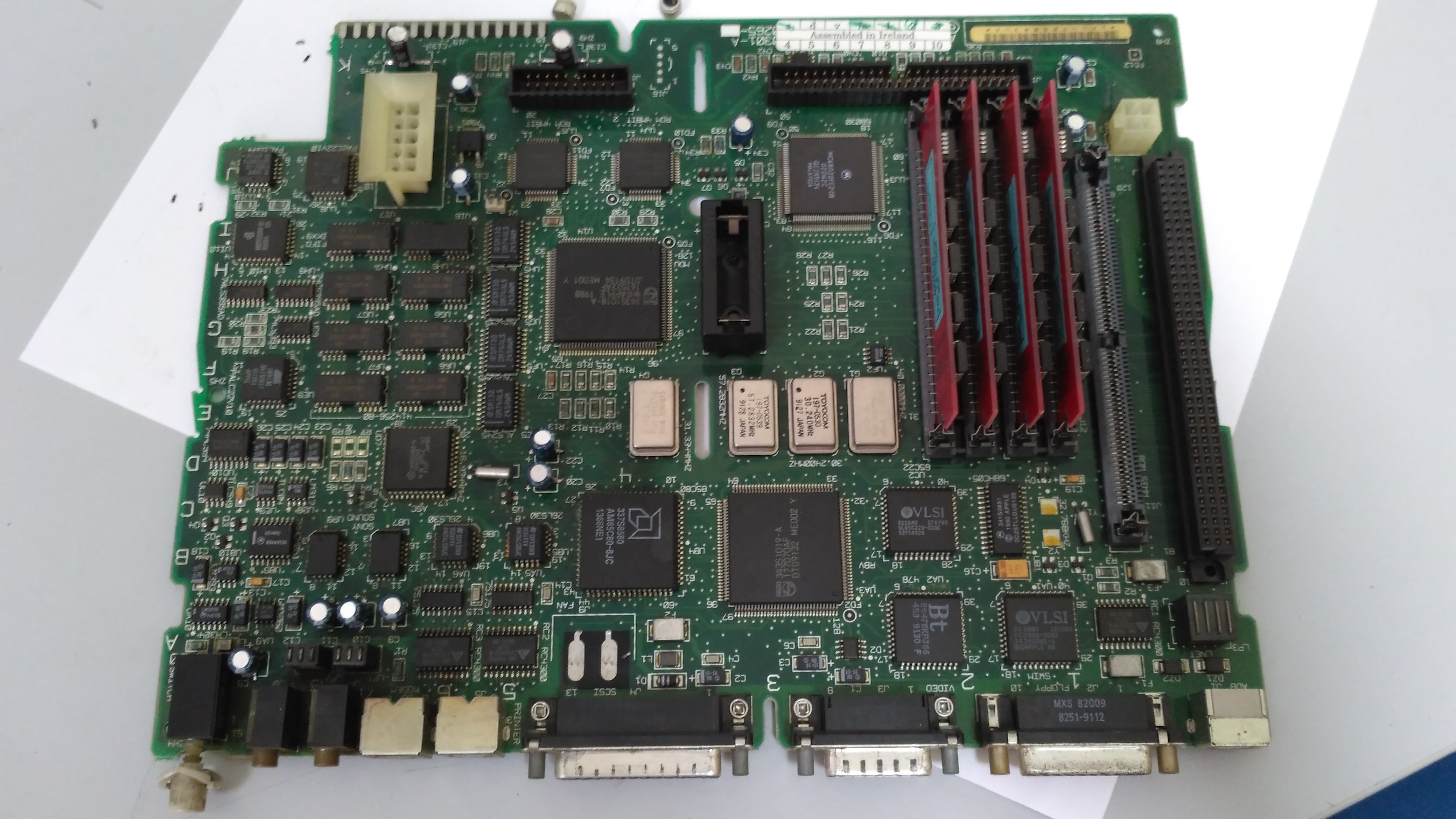

Scheda madre riparata



Provo a rimontare….vediamo se parte.
Purtroppo sembra andare a singhiozzo! Sembra che l’alimentazione funzioni ad intermittenza.
Google a portata di dita e scopro che il piccolino soffre anche con gli alimentatori marchiati SONY….e io di che marca li trovo dentro??? SONY !!!

All’interno e’ presente un modulo con 2 condensatorini che sostituiti dovrebbero risolvere il problema del singhiozzo.

Chiuso l’alimentatore riproviamo ad avviare il tutto….sperando che l’HD sia funzionante.
Ecco una sequenza di foto che illustrano la semplicità e la pulizia nel montaggio delle componenti Apple

A un primo avvio … sento il Baaang….ma non vedo video.
Aspetto un po … resetto la PRAM…ma nulla. Sento anche l’Hard disk funzionare…ma nulla.
Vuoi vedere che e’ il mio adattatore Macintosh-VGA??

Con il saldatore ancora caldo ne faccio subito uno usando lo schema del mitico sito http://old.pinouts.ru/

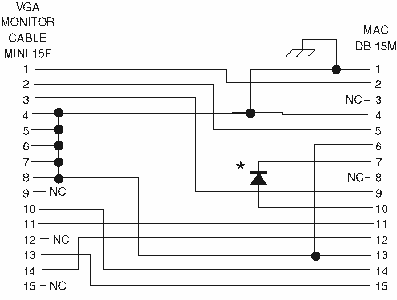

Adattatore Mac-to-VGA – fonte old.pinouts.ru

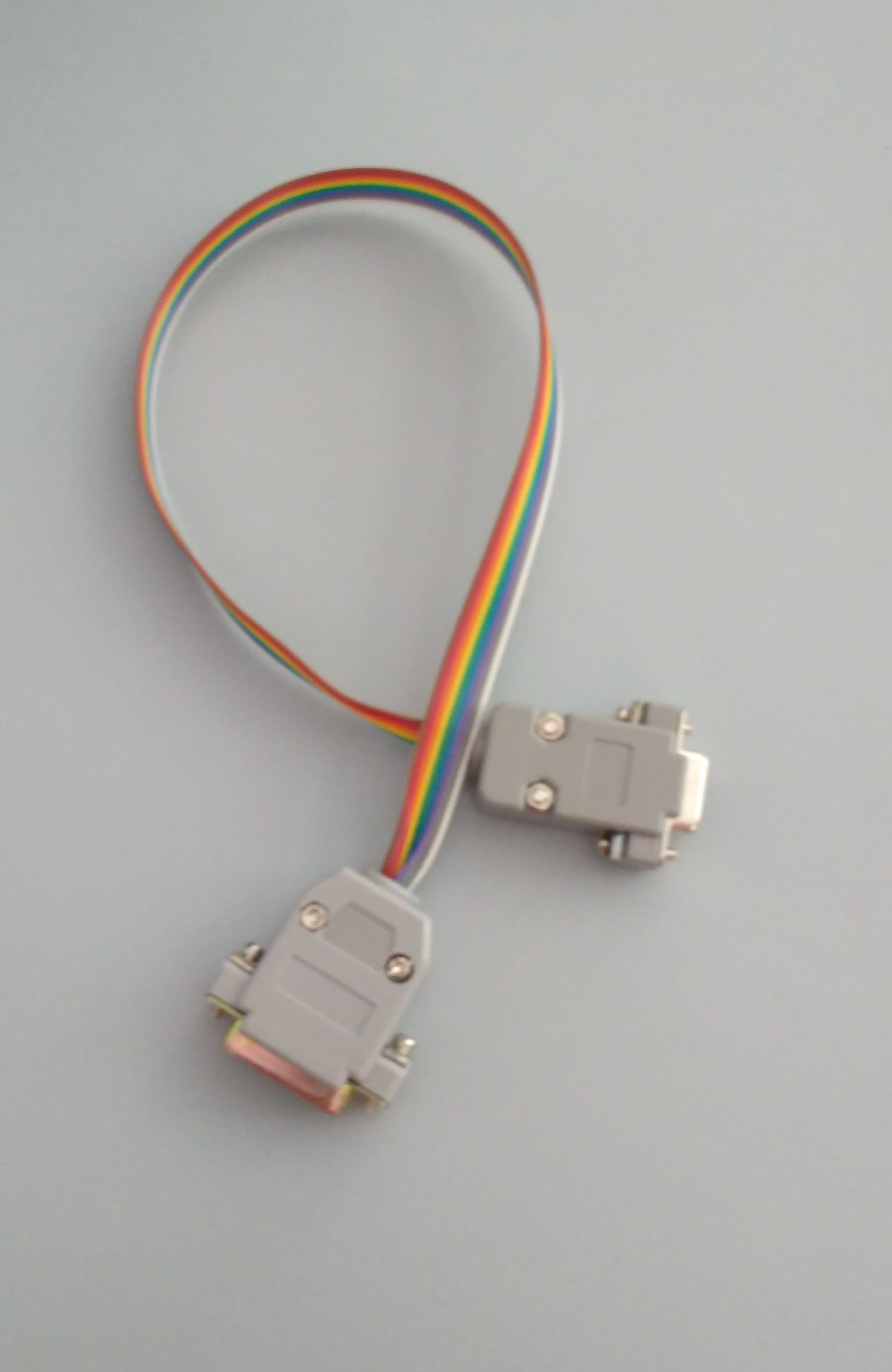

Adattatore MacVga Terminato

Ricollego il tutto….avvio….Baaaaanggg

Info System 7



Funziona!!
Posso passare al ripristino degli altri 2 🙂

Alla prossima
